Назначение легкого динамического дефлектометра
TBTLWD-1G / 1GW — портативный прибор неразрушающего контроля, который имитирует кратковременную динамическую нагрузку на основание и автоматически рассчитывает динамический модуль деформации Evd. Результат помогает оценить несущую способность и однородность уплотнения земляного полотна, песчано-гравийных слоев и обратной засыпки.
Прибор применяют при строительстве автомобильных и железных дорог, аэродромов, портовых терминалов, промышленных площадок и зданий. Компактная нагрузочная плита удобна на обочинах, в траншеях, возле мостов и водопропускных сооружений, где работа тяжелой испытательной техники затруднена.
Важно: TBTLWD не измеряет плотность грунта напрямую. Он определяет Evd — показатель динамической деформируемости. Требуемое значение следует принимать по проекту, методике испытаний и требованиям заказчика.
Характеристики
| Диапазон Evd | 10–225 МПа |
|---|
| Контролируемая глубина | 0–500 мм |
|---|
| Рабочая температура | от −10 до +40 °C |
|---|
| Допустимая влажность | менее 90 % RH |
|---|
| Датчик перемещения | 1 геофон |
|---|
| Нагрузочное устройство | 15 кг, включая падающий груз 10 кг |
|---|
| Высота падения | 700 ± 20 мм |
|---|
| Максимальная ударная нагрузка | 7,07 кН |
|---|
| Продолжительность импульса | 18 ± 1 мс |
|---|
| Нагрузочная плита | масса 15 кг, диаметр 300 мм |
|---|
Стандарты
ASTM E2835, ASTM E2583
Перед поставкой можно уточнить требуемые методики испытаний, язык интерфейса, комплектацию датчиков и формат отчетов.

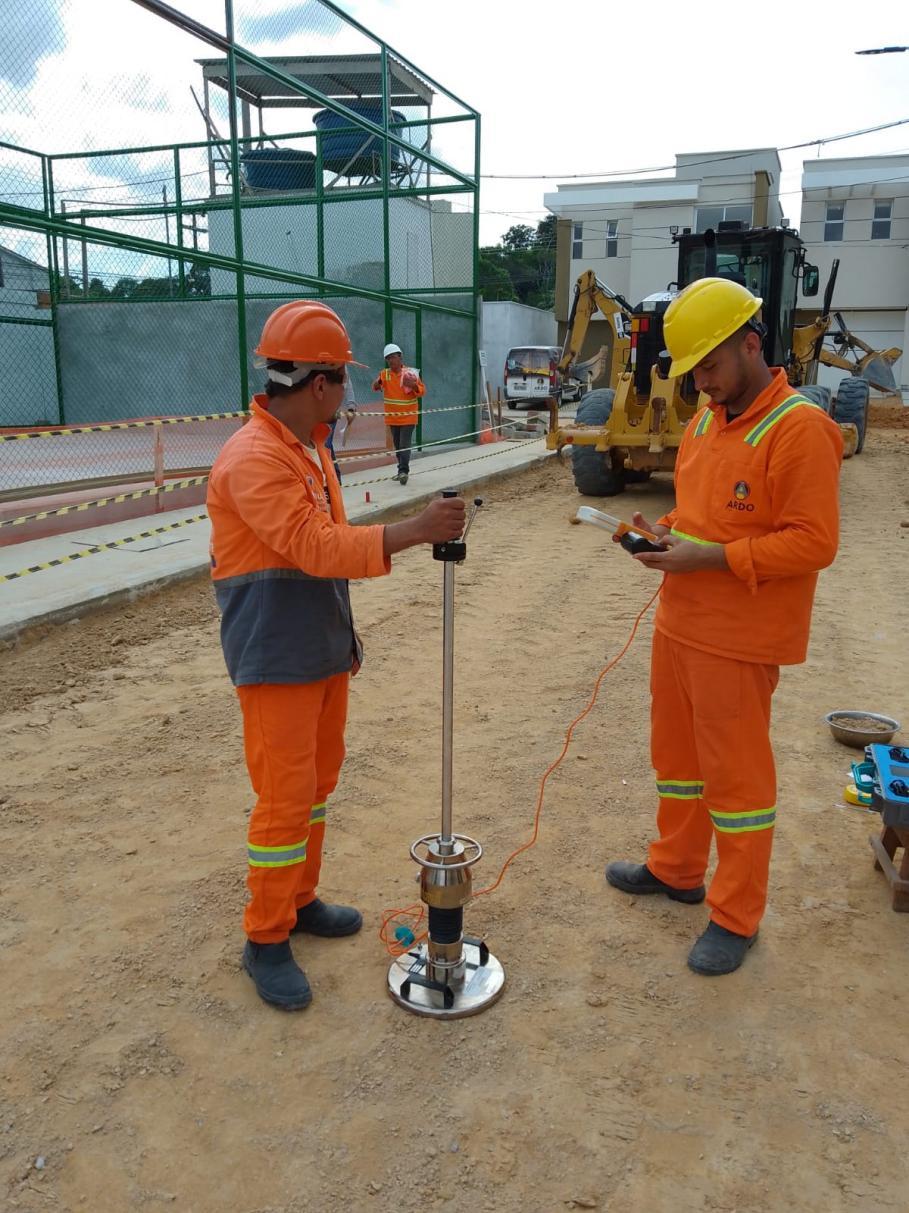

Как проходит измерение Evd
- Выровняйте участок и установите нагрузочную плиту с полным контактом с поверхностью.
- Установите направляющую с падающим грузом и подключите измерительный блок.
- Выполните предварительные и измерительные удары согласно применяемой методике.
- Прибор зарегистрирует осадку, рассчитает Evd и сохранит результат; отчет можно распечатать или передать на компьютер.
На результат влияют влажность, неровность поверхности, крупные частицы и качество установки плиты. Мы поможем согласовать методику и подготовить персонал к работе.
TBTLWD-1G или TBTLWD-1GW

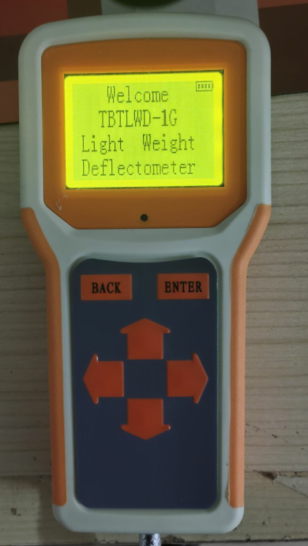

| TBTLWD-1G | Проводная конфигурация для регулярных точечных измерений Evd. |
|---|

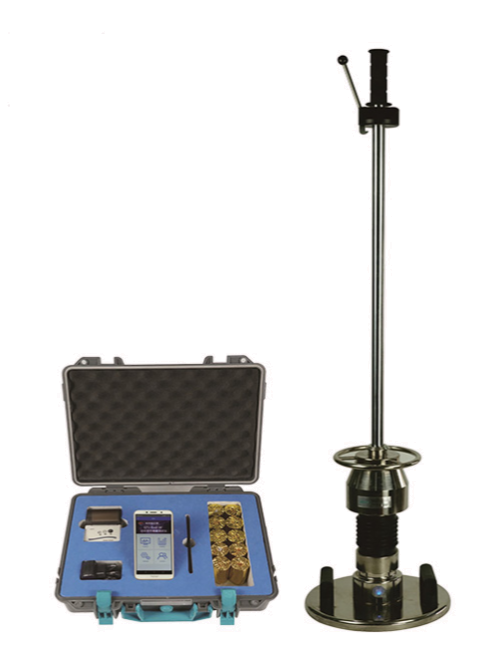

| TBTLWD-1GW | Беспроводной сбор данных и управление испытанием с интеллектуального терминала. |
|---|
Доступные опции, язык интерфейса, принтер и состав поставки подтверждаются в КП. Для выбора укажите тип материала, требуемый стандарт и количество измерений в смену.
Официальная поставка TBTLWD по Казахстану
Купить легкий динамический дефлектометр TBTLWD-1G / 1GW можно у официального дистрибьютора TBT Scietech — Bolashaq Trade Group. Поставляем новое оборудование с документами, гарантийными обязательствами и технической консультацией. Организуем доставку из Алматы в Астану, Шымкент, Караганду, Атырау, Актау, Актобе, Павлодар, Усть-Каменогорск, Костанай, Кызылорду, Тараз и другие города и регионы Казахстана.
Заказать прибор и получить КП · Условия оплаты и доставки · Запросить актуальную цену
Полезные материалы по Evd и грунтовой лаборатории
Разобраться в показателе поможет руководство что такое динамический модуль деформации Evd. Для комплексного оснащения посмотрите оборудование для грунтовой лаборатории и динамические плотномеры и дефлектометры ZORN.
Связанные системы обследования дорог
Для комплексной диагностики доступны георадары TBTGPR, система геометрии покрытия TBTGPDS-2, дорожные профилографы TBTPQL и полный каталог TBT Pavement.
Частые вопросы
Что измеряет TBTLWD-1G / 1GW?
Прибор определяет Evd — динамический модуль деформации, по которому оценивают жесткость, несущую способность и качество уплотнения основания.
Можно ли использовать прибор как плотномер грунта?
В разговорной практике LWD часто называют динамическим плотномером, но технически он не измеряет плотность напрямую. Результат следует сравнивать с требованиями проекта и принятой методикой.
Как заказать прибор?
Отправьте задачу, город поставки и требуемую версию. Мы уточним комплектацию, подготовим цену и коммерческое предложение.
