Дорожный профилограф TBTPQL Series для измерения ровности покрытия

Купить или заказать профилограф в Алматы с доставкой по Казахстану. Подберём систему для регистрации IRI, а при необходимости — модули измерения колеи и макротекстуры.

Получить цену и КП Посмотреть оборудование Позвонить

Цена и наличие — по запросу. ТОО «Bolashaq Trade Group» подготовит комплектацию, спецификацию и счёт. Стоимость, гарантийные условия и срок поставки фиксируем в предложении.

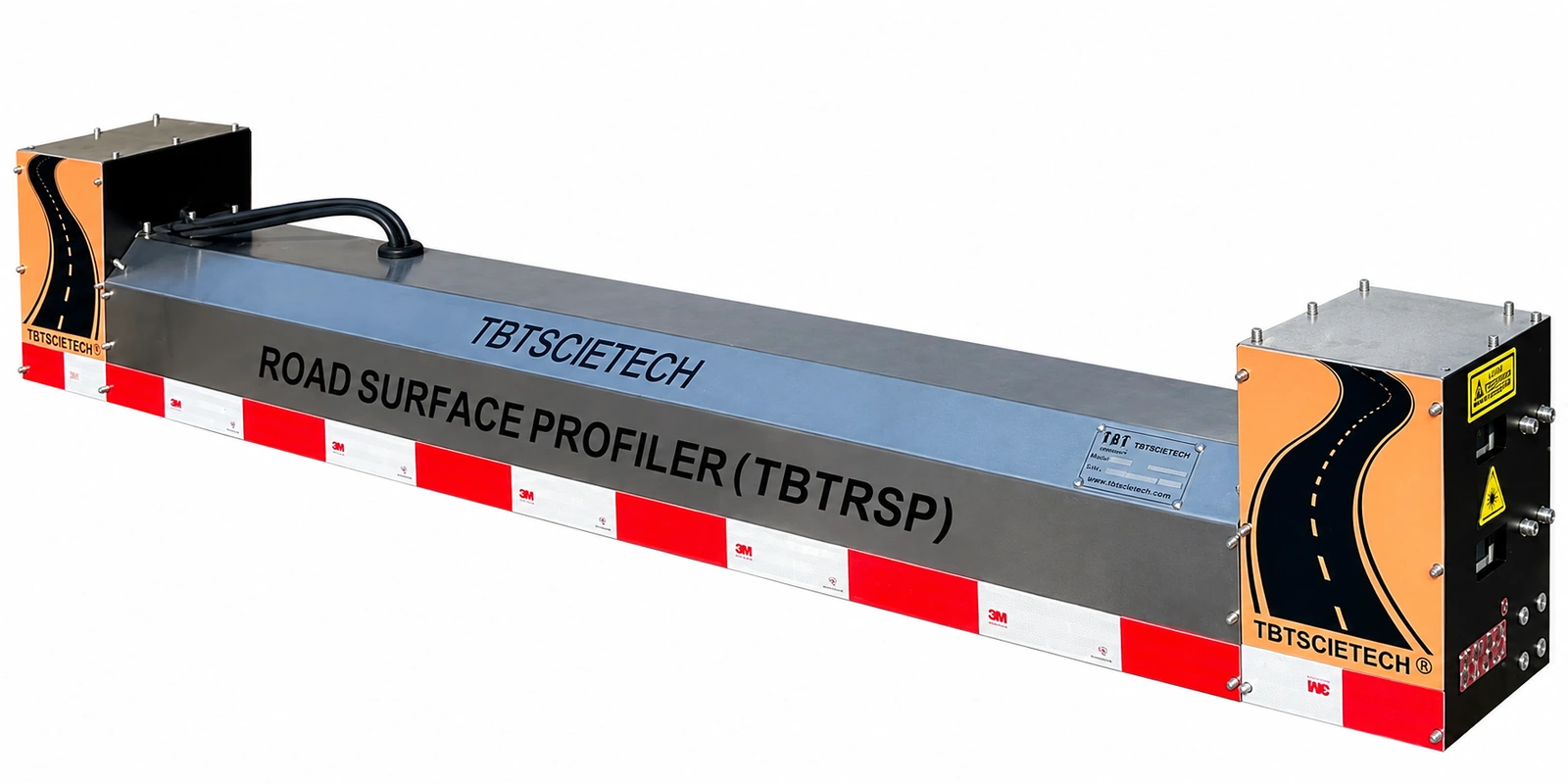

Измерительная балка дорожного профилографа TBTPQL с лазерными модулями на белом фоне — Измерительная балка профилографа TBTPQL

IRIпродольная ровность

RUTколея — с нужным модулем

SMTD / MPDоценка макротекстуры

GPS / DMIпривязка измерений

Оборудование и подключение

Нажмите на фото, чтобы рассмотреть датчики, крепления и разъёмы. Исполнение и состав системы согласуются под автомобиль и программу обследования.

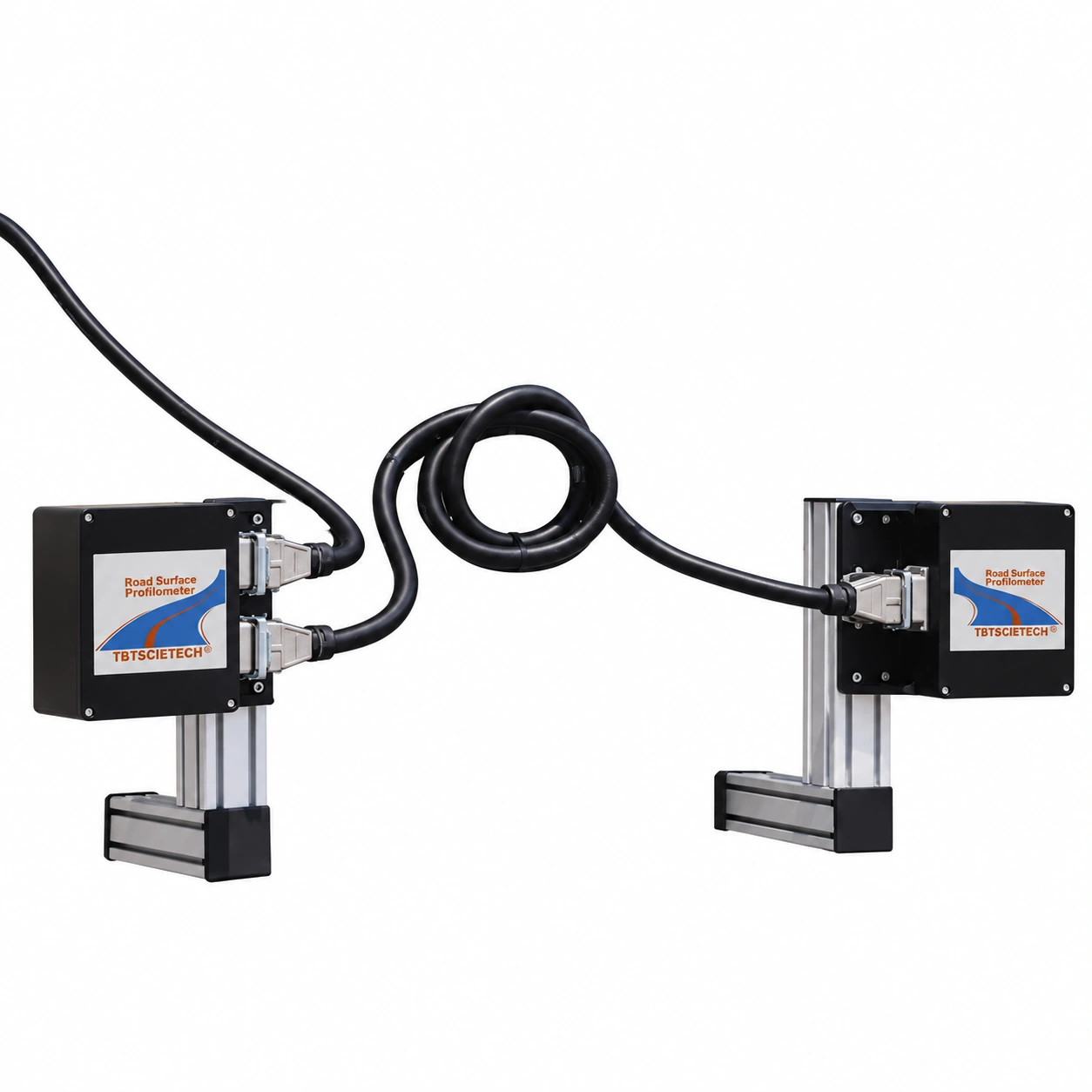

Два лазерных модуля профилографа TBTPQL с креплениями и соединительными кабелями — Лазерные модули с креплениями

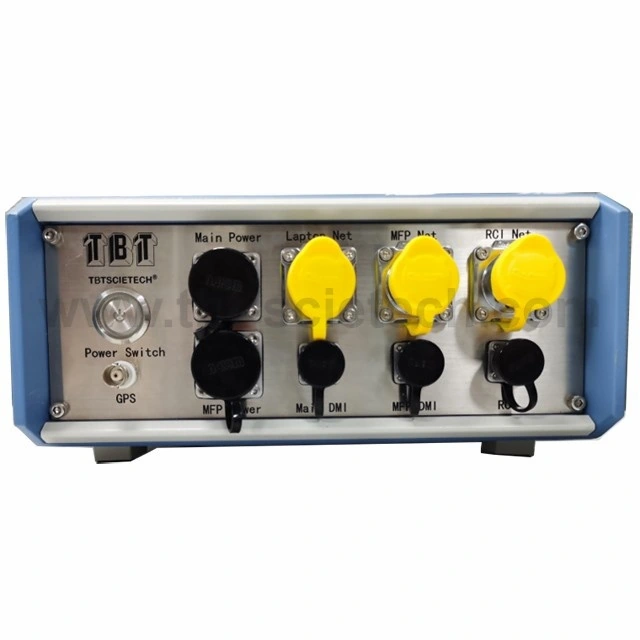

Контроллер TBTPQL: разъёмы питания, сети, GPS и датчика расстояния DMI — Контроллер и подключения

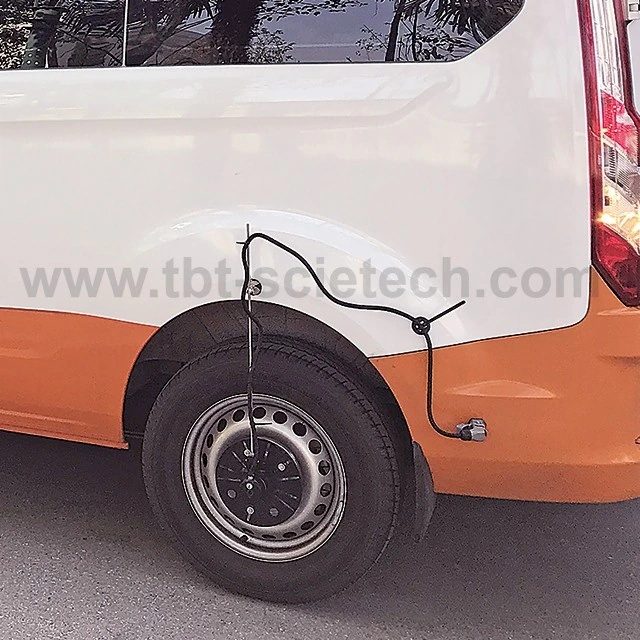

Датчик пройденного расстояния DMI на заднем колесе измерительного автомобиля — Пример установки датчика расстояния DMI

Фотография DMI показывает способ монтажа на колесе. Автомобиль не подразумевается в комплекте профилографа.

Что измеряет профилограф

Подбор системы под вашу задачу

Укажите необходимые результаты

IRI, колея, текстура или сочетание показателей.
Длина участков и требуемый шаг записи.
Формат отчёта и необходимость работы с ProVal.
Координатная привязка и требования к GPS.

Согласуем монтаж и комплект

Модель автомобиля, размеры и точки крепления.
Лазерные датчики, акселерометры и DMI.
Контроллер, компьютер, кабели и питание.
ПО, документация, запуск и обучение при необходимости.

Сначала определяем показатели и условия измерений, затем составляем комплект. У разных исполнений серии набор модулей отличается.

Основные характеристики TBTPQL

Параметры серии по данным изготовителя; применимость зависит от комплектации
Диапазон IRI	0–20 м/км
Разрешение IRI	0,1 м/км
Диапазон измерения колеи	0–200 мм
Ширина поперечного профиля	до 3500 мм
Лазеры IRI / RUT	RF603 125/500 / RF603 245/1000
Частота лазеров IRI / RUT	9,4 кГц
Интерфейс	Ethernet
Скорость измерения IRI	до 100 км/ч
Скорость измерения текстуры и колеи	до 70 км/ч

Рабочий режим выбирают по методике, настройке системы и дорожным условиям. Максимальная скорость из спецификации не является рекомендацией для любого объекта.

Методики и подготовка

Производитель указывает ASTM E950, ASTM E1926 и AASHTO R56. Требуемую редакцию методики, документы и процедуру калибровки согласуем до поставки.

Перед обследованием проверяют крепление, рабочий просвет, датчики и измерение расстояния. Это необходимо для сопоставимости повторных проездов.

Настройка и просмотр результатов

Примеры интерфейса производителя: параметры участка и графики измерений. Версия программы, лицензия, язык и форматы экспорта уточняются при заказе.

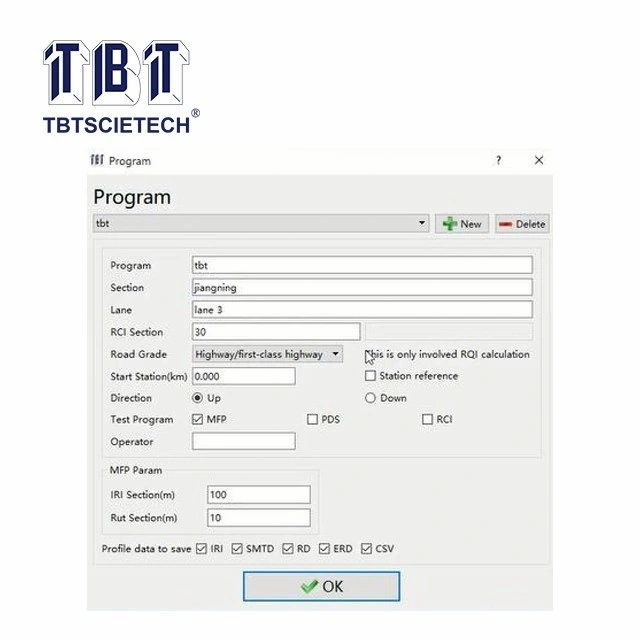

Настройка участка дороги и параметров измерений в программном обеспечении TBTPQL — Настройка участка и записи данных

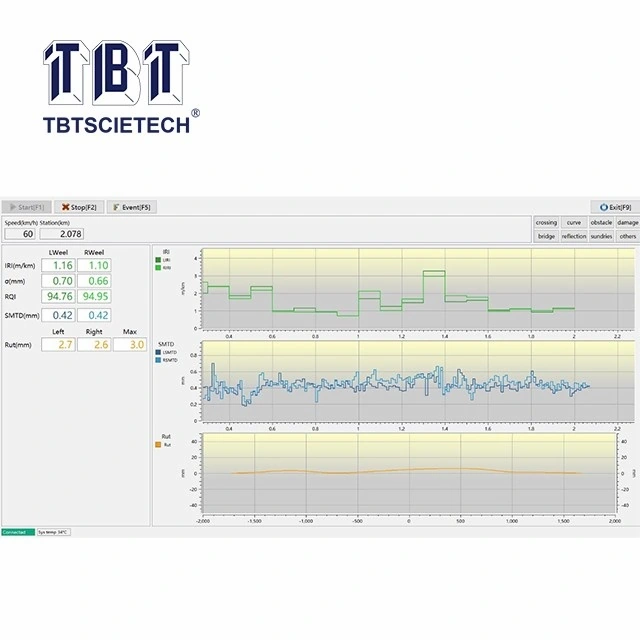

Программа TBTPQL с графиками ровности IRI, макротекстуры и колеи — Отображение показателей и профилей

Исходные фотографии монтажа и исполнения системы

Лазерный дорожный профилограф TBTPQL на автомобиле

Монтаж профилографа TBTPQL на измерительный автомобиль

Измерительный автомобиль с профилографом TBTPQL

Лазерные модули профилографа дорожного покрытия TBTPQL

Комплектация автомобильного профилографа TBTPQL Series

Купить профилограф TBTPQL в Алматы и Казахстане

Для расчёта цены пришлите перечень показателей, данные автомобиля, город и желаемый срок получения. Можно начать с описания задачи без готовой спецификации.

Стоимость зависит от датчиков, контроллера, ПО, монтажа и дополнительных услуг. Подготовим КП с составом поставки, условиями оплаты и сроком действия расчёта.

Заказать подбор и КП Отправить запрос по email

Доставка по Казахстану: Алматы, Астана, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск, Семей, Атырау, Костанай, Кызылорда, Уральск, Петропавловск, Актау, Туркестан, Кокшетау, Талдыкорган и другие города и регионы. Наличие и условия отгрузки подтверждаем при заказе.

Дополнить обследование дороги

TBTPQL в составе дорожной диагностической лаборатории

Состав передвижной или стационарной лаборатории можно дополнить оборудованием для асфальтобетонных испытаний, контроля битума, испытания бетона и контроля грунта и оснований.

Для полевого обследования смотрите дорожно-строительное и диагностическое оборудование, актуальный комплект дорожной лаборатории, ретрорефлектометр дорожной разметки TBTRMR-1J и полный каталог TBT Scietech.

Вопросы перед заказом

Что измеряет TBTPQL Series?

Продольный профиль и ровность IRI. Измерение колеи и макротекстуры зависит от выбранных датчиков и модулей: их включают в согласованную спецификацию.

Можно ли установить профилограф на наш автомобиль?

Возможность монтажа проверяется по габаритам автомобиля, точкам крепления, питанию и месту для компьютера. Пришлите модель автомобиля и фотографии передней части; автомобиль не подразумевается в комплекте профилографа.

Нужно ли перекрывать дорогу?

Система собирает данные во время движения. Скорость, ограждение рабочей зоны и организация движения определяются программой обследования и условиями объекта.

Как заказать профилограф в Актау?

Отправьте перечень измеряемых показателей, данные автомобиля, город и желаемый срок поставки. Bolashaq Trade Group подготовит комплектацию, цену и КП с доставкой из Алматы в Актау или другой город Казахстана.
