Контроль уплотнения грунта и оснований

Динамический плотномер ZORN ZFG D plus

Беспроводной легкий динамический дефлектометр (LWD) для быстрого измерения динамического модуля деформации Evd. Управление испытанием, расчет результатов и подготовка протокола выполняются через приложение на смартфоне или планшете.

4 390 000 ₸Артикул P01.00066Поставка по Казахстану

Получить КП и цену Позвонить Запросить счет для ТОО

Evd 15–70 МПаПлита 300 ммBluetooth Low EnergyGPS/GNSS

ZORN Instruments в Казахстане: www.zorn-instruments.kz

ZORN · LWD

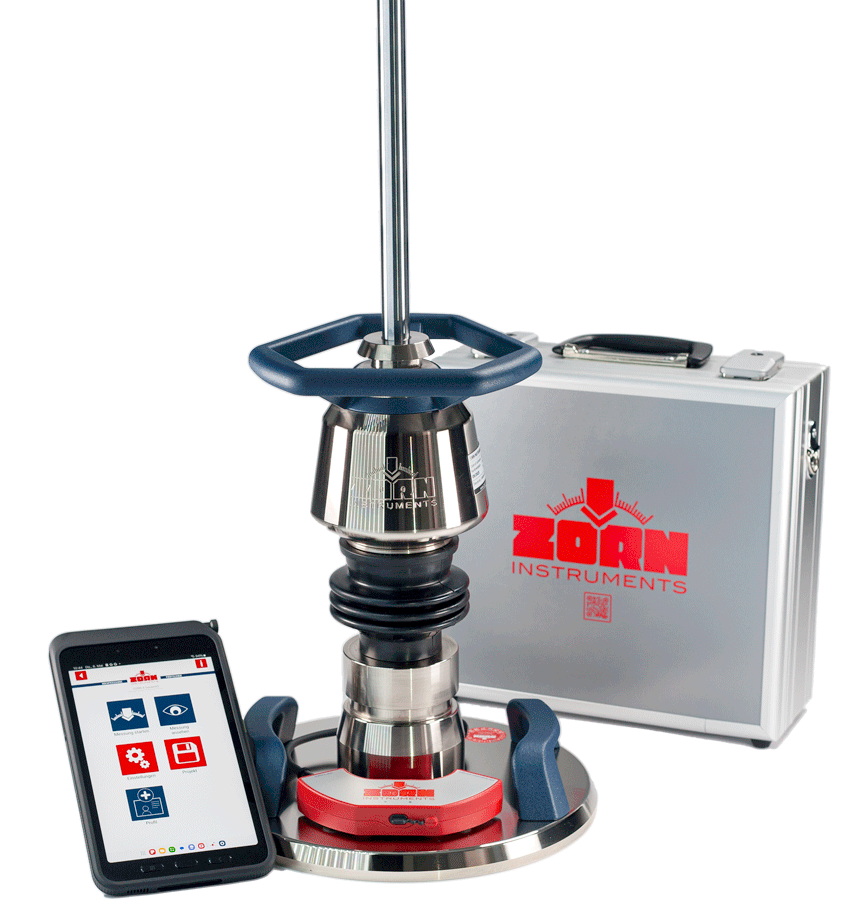

Комплект для динамического испытания грунтаНажмите для увеличения

Назначение и применение

Контроль несущей способности непосредственно на объекте

ZFG D plus используют для динамического испытания грунтов и несвязанных оснований. Прибор помогает быстро оценить качество уплотнения, сравнить результаты по точкам и передать оформленный протокол заказчику, технадзору или лаборатории.

Измеряемый показатель

Система автоматически определяет отдельные значения осадки, среднюю осадку s, отношение s/v и динамический модуль деформации Evd.

Цифровая документация

К результатам можно добавить координаты, температуру, фотографии, сведения о грунте, погоде, слое и объекте, после чего сформировать протокол.

Где применяется

Земляные работы, дороги, сети и основания

Дорожное строительство

Контроль уплотнения земляного полотна, дополнительных слоев основания и несвязанных материалов.

Инженерные сети

Испытания в траншеях и стесненных местах без необходимости использовать тяжелый нагрузочный автомобиль.

Промышленные площадки

Проверка подготовленных оснований под здания, складские комплексы, оборудование и покрытия.

Технадзор и лаборатории

Приемочный и операционный контроль с координатами точек и единым цифровым протоколом.

Преимущества

Беспроводная работа и протокол без лишних операций

Измерительная электроника установлена непосредственно у нагрузочной плиты и передает данные на мобильное устройство по Bluetooth.

Без измерительного кабеля

Оператор свободно перемещается вокруг прибора и управляет испытанием со смартфона или планшета.

Подсказки приложения

Голосовое сопровождение и проверка правдоподобия помогают соблюдать последовательность испытания; функции можно отключить.

GPS/GNSS у точки измерения

Координаты фиксируются контроллером рядом с нагрузочной плитой, что повышает точность привязки результата.

Расширенный отчет

В протокол добавляются фотографии, тип материала, толщина слоя, погода, температура и сведения об объекте.

Работа онлайн и офлайн

ZORN FG-WebApp позволяет обрабатывать данные и формировать отчеты на компьютерах с Windows, iOS и Linux.

Готовность к расширению

Механика совместима с опциональным грузом 15 кг, плитой 150 мм и оборудованием для динамического CBR.

Что важно при подборе

Комплектация зависит от диапазона Evd и формата работы

Стандартная система 10–300: груз 10 кг и плита диаметром 300 мм для диапазона Evd 15–70 МПа.
Расширенный диапазон: для Evd 70–105 МПа требуется опциональное нагрузочное устройство с грузом 15 кг.
Мобильное устройство: можно использовать совместимый смартфон или планшет либо заказать подготовленный планшет ZORN.
Документирование: при необходимости подбираются Bluetooth-принтер, транспортировочный кейс и программные инструменты для отчетов.
Нормативная задача: до заказа следует согласовать применяемую методику, требования заказчика и периодичность калибровки.

Характеристики

Технические параметры ZORN ZFG D plus

Артикул	P01.00066
Измеряемый показатель	Динамический модуль деформации Evd, осадка s, отношение s/v и кривые осадки
Стандартная нагрузка	Падающий груз 10 кг; импульсная нагрузка 7,07 кН
Стандартный диапазон Evd	15–70 МПа
Опциональная нагрузка	Падающий груз 15 кг; импульсная нагрузка 10,605 кН; диапазон Evd 70–105 МПа
Нагрузочная плита	Диаметр 300 мм, масса 15 кг, MEMS-датчик ускорения
Максимальное давление на грунт	0,1 МПа
Ориентировочная глубина измерения	До двух диаметров плиты — около 600 мм
Нагрузочное устройство	Ширина около 210 мм, высота 1140 мм, общая масса 15 кг
Связь	Bluetooth Low Energy со смартфоном или планшетом Android/iOS
Контроллер	ZORN D plus с аккумулятором и зарядкой USB-C
Позиционирование	Встроенный GPS/GNSS; функцию можно отключить
Программное обеспечение	Приложение ZORN D plus 2025 и браузерная ZORN FG-WebApp
Дополнительные принадлежности	Подготовленный планшет, Bluetooth-принтер, транспортировочный кейс и другие аксессуары

Порядок работы

От измерения до готового протокола

Подготовить точку

Выровнять поверхность, установить нагрузочную плиту и проверить положение системы.

Подключить приложение

Соединить контроллер ZORN D plus со смартфоном или планшетом по Bluetooth.

Выполнить испытание

Следовать подсказкам приложения и провести предварительные и измерительные удары.

Оформить результат

Дополнить данные объекта, добавить фотографии и отправить готовый протокол.

Для каких клиентов подходит

Прибор для выездного контроля и строительной лаборатории

Дорожные подрядчики

Операционный контроль уплотнения по мере выполнения земляных работ и устройства оснований.

Испытательные лаборатории

Мобильные измерения Evd с цифровой регистрацией точек и подготовкой отчетов.

Технический надзор

Проверка результатов подрядчика и документирование приемочного контроля на объекте.

Геотехнические организации

Оценка однородности и несущей способности уплотненных грунтов и слоев основания.

Строительные компании

Контроль оснований под здания, площадки, склады, инженерные сооружения и покрытия.

Эксплуатирующие организации

Проверка восстановленных участков после ремонта дорог и инженерных коммуникаций.

Частые вопросы

Заказ и эксплуатация ZFG D plus

Для чего используется ZORN ZFG D plus?

Прибор применяют для динамического контроля несущей способности и качества уплотнения грунтов и несвязанных оснований. Результат измерения — динамический модуль деформации Evd.

Как управляется ZFG D plus?

Измерением управляют со смартфона или планшета Android/iOS через Bluetooth Low Energy. Приложение сопровождает испытание, рассчитывает результаты и формирует протокол.

Какой диапазон Evd у стандартной комплектации?

Со стандартным падающим грузом 10 кг рабочий диапазон Evd составляет 15–70 МПа. Для диапазона 70–105 МПа используется дополнительное нагрузочное устройство с грузом 15 кг.

Можно ли получить коммерческое предложение и счет для ТОО?

Да. Bolashaq Trade Group подготовит КП, счет для ТОО, уточнит комплектацию, срок поставки и доставку по Казахстану.

Выполняется ли доставка ZORN по Казахстану?

Да. Оборудование можно заказать в Алматы с доставкой в Астану, Шымкент, Караганду, Атырау, Актау, Актобе, Усть-Каменогорск и другие города Казахстана.

Купить или заказать ZORN ZFG D plus в Алматы и Казахстане

Bolashaq Trade Group подготовит коммерческое предложение, согласует комплектацию, выставит счет для ТОО и организует доставку оборудования по Казахстану. Цена ZORN ZFG D plus — 4 390 000 ₸. Срок поставки и актуальную комплектацию подтвердим в коммерческом предложении.
